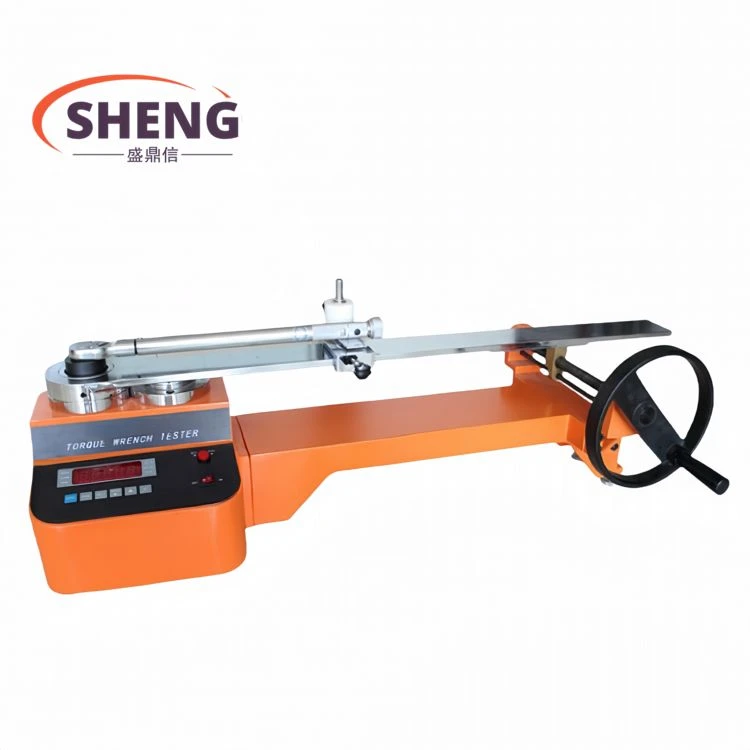

Synhwyrydd Dwbl Profwr Wrench Torque Digidol



Mae profwr wrench trorym digidol synhwyrydd dwbl yn offeryn prawf a ddefnyddir i galibro wrenches trorym amrywiol. Mae'r offeryn yn mabwysiadu technoleg rheoli sglodion sengl ac mae'n cynnwys synwyryddion torque manwl uchel a bracedi grym. Mae ganddo brofion cywir, perfformiad sefydlog, swyddogaethau cyfoethog a gweithrediad hawdd. Mae'r offeryn yn cadw at dechnoleg flaenllaw Rufa yn y diwydiant, ac mae'r holl ddangosyddion wedi cyrraedd y lefel dosbarth cyntaf domestig. Mae'n offeryn prawf cost-effeithiol iawn ac fe'i defnyddiwyd yn helaeth mewn diwydiannau gweithgynhyrchu ac adrannau mesur a phrofi megis trydan, diwydiant ysgafn, peiriannau, peiriannau, peiriannau hylosgi mewnol, cerbydau trydan, beiciau modur, automobiles, llongau ac awyrennau.

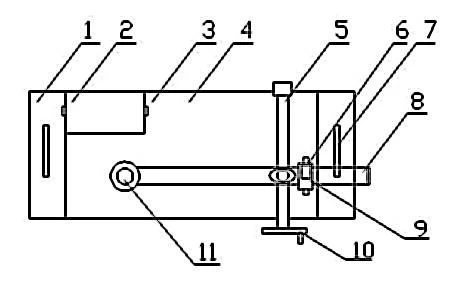

Diagram awyren profwr wrench trorym digidol synhwyrydd dwbl (Ffigur 1), golygfa gefn (Ffigur 2):



Ffigur 1



Ffigur 2

Enw'r rhan:

1- Plât sylfaen:

2- Arddangos: yn gallu gosod a dangos gwerth torque;

3- Arddangos bwlyn addasu ongl:

4- Tai:

5- Sgriw:

6- Cnob addasu uchder: gall addasu uchder y platfform i wneud y wrench torque i'w brofi mewn cyflwr llorweddol. Os nad yw mewn cyflwr llorweddol, gall achosi gwallau mesur;

7- Handle: a ddefnyddir i symud yr offeryn;

8- Gwialen grym llorweddol:

9- Clyn addasu chwith a dde: addaswch y llwyfan prawf i'w wneud yn addas i hyd braich y wrench torque gael ei brofi, a gall hefyd addasu cyfeiriad y llwyfan prawf i addasu i fesuriad ymlaen a gwrthdroi y wrench torque;

10- Olwyn law yrru: llwytho neu ddadlwytho'r wrench torque dan brawf;

11- Pen grym synhwyrydd: mae sawl pen prawf trosi wedi'u cyfarparu yn ôl maint pen sgwâr y wrench torque yn y ffatri;

12- Twll cysylltiad RS232: gellir ei gysylltu â chyfrifiadur (nid yw'r swyddogaeth hon wedi'i chyfarparu yn y ffatri, ac mae angen i'r defnyddiwr brynu offeryn gyda'r swyddogaeth hon ar wahân);

13- Gwag;

14- Switsh pŵer [POWER]:

15- Soced pŵer (AC11V/220V):

16- Gosod y clawr cefn: Agorwch y clawr cefn i galibro'r offeryn. Mae pobl nad ydynt yn weithwyr proffesiynol yn cael eu gwahardd yn llym rhag tynnu'r bwrdd!

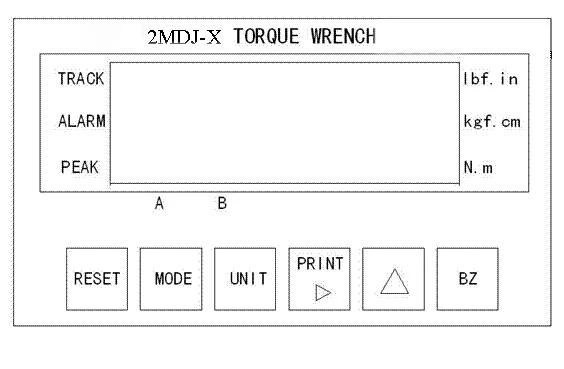

Dangosir y diagram panel o'r arddangosfa profwr wrench torque digidol synhwyrydd dwbl yn Ffigur 3.



Ffigur 3

● Gall y Ffenest Arddangos Yng Nghanol Yr Arddangosfa Ddangos Gwerth y Torque Cyfredol. Mae'r Tri Dangosydd Goleuadau Ar Y Cywir Yn Cynrychioli Tair Uned Fesur Yn eu Trefn. Y Tri Goleuadau Dangosydd Ar y Chwith: Mae Golau TRAC yn Dangos Bod y Modd Mesur Mewn Cyflwr Olrhain, Mae Golau PEAK Yn Dangos Bod Y Modd Mesur Mewn Cyflwr Dal Brig, A Golau ALARM Yn Dangos Larwm Gor-Terfyn;





1. Trowch Ar Y Switch Power;
2. Pwyswch Yr Allwedd "UNIT" I Ddewis Yr Uned Fesur Gofynnol;
3. Pwyswch Yr Allwedd "MODE" I Gosod Y Modd Mesur I "TRACK";
4. Pwyswch Yr Allwedd "AILOSOD" i Ailosod y Gwerth Arddangos i Sero;
5. Pwyswch Yr Allwedd "BZ" A'i Allwedd Cyfuno i Osod Gwerth y Larwm Terfyn Uchaf;
6. Dewiswch Yr Affeithwyr Sy'n Cydweddu Y Wrench Torque I'w Mesur A'u Gosod Ar Ben Synhwyrydd yr Heddlu;
7. Gosodwch y Wrench Torque I'w Fesur Ar Yr Orsaf Waith (Rhwng Pen Synhwyrydd yr Heddlu A'r Llwyfan Prawf), Ac Addaswch y Bylchyn Addasu Uchder I Gadw'r Wrench Torque Ar Lefel y Dŵr. =Yn y Cyflwr Llorweddol, Addaswch y Byniau Addasiad Chwith A De I Addasu I Hyd Braich A Chyfarwyddyd Mesur y Wrench Torque;
8. Pwyswch yr Allwedd "MODE" I Osod y Modd Mesur i'r Cyflwr "PEAK" Neu "TRACK" State. Os Ydyw Yn Y Cyflwr "PEN", Gallwch Gofnodi'r Data Brig (Data Gwerth Uchaf). Pwyswch Yr Allwedd Ailosod "AILSET" I Clirio'r Data Gwerth Uchaf A Dychwelyd yr Arddangosfa i Sero;
9. Trowch Yr Olwyn Law I Llwytho, A Gallwch Weld Ar Yr Arddangosiad Bod Gwerth Torque Yn Newid Gyda'r Llwytho. Pan Fydd Gwerth y Torque Yn Cyrraedd Neu'n Mynd Dros y Gwerth Larwm Wedi'i Osod, Bydd Yr Offeryn yn Seinio Larwm, A Bydd y Goleuni Larwm "ALARM" Ar yr Arddangosfa'n Goleuo Er mwyn Atgoffa'r Gweithredwr I Stopio Llwytho; I Wella Cywirdeb Y Mesur, Wrth Nesáu, Neu Wrth Amcangyfrif Y Gwerth Mwyaf Neu'r Gwerth Penodedig, Y Dylid Arafu'r Cyflymder Llwytho;
10. Os ydych Am Argraffu Gwerth y Mesur Neu Drosglwyddo'r Data Mesur I'r Cyfrifiadur, Pwyswch [P RINT】Print Key;
11. Cylchdroi'r olwyn llaw yn y cefn i gael gwared ar y torque wrench sy'n cael ei brofi;
12. Os Hoffwch Barhau i Brofi, Ailadroddwch y Camau Uchod. Argymhellir yn Gyffredinol Fesur Sawl Amser A Chymryd Y Gwerth Cyfartalog;
13. Os Mae'r Prawf Ar Ben, Tynnwch Yr Affeithwyr Prawf, Diffoddwch y Pŵer, A Chadw'r Offeryn yn Briodol;
14. Os Nad Yw'r Defnyddiwr Yn Profi Wrench Torque, Ond Offer Eraill, Cyfeiriwch At Y Broses Brawf Uchod. Os bydd Angenrheidiol, Mae Angen Gosodiad Arbennig;





Model	Ystod trorym [N.m]	Pwysau [Kg]	Braich effeithiol mwyaf[mm]	Dimensiynau allanol[mm]			Gyrrwr [mm]
				L	W	H
SDX{0}}CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX{0}}CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX{0}}CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX{0}}CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX{0}}CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX{0}}CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX{0}}CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX{0}}CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX{0}}CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX{0}}CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Manwl	±1%
Modd arddangos	5-ddigid arddangos LED
Cyflenwad pŵer	AC 220v-240v/50Hz



1. Cywirdeb mesur: ±1%

2. Larwm gwerth gosod ystod: o fewn ystod lawn

3. Amodau defnydd

(a) Tymheredd amgylchynol: 0-40 gradd

(b) Lleithder cymharol: Llai na neu'n hafal i 80% RH

(c) Cyflenwad pŵer: AC220V ± 10%, 50Hz
